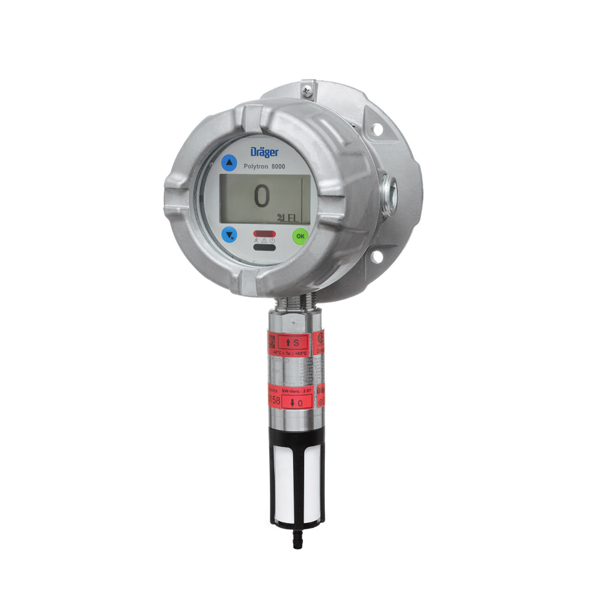

Dräger Polytron ® 5310/8310 IR 是一款先进的防爆变送器，可检测浓度达到爆炸下限 (LEL) 的可燃气体。 它使用红外 DrägerSensor ®IR，经过配置，可用于检测甲烷、丙烷或乙烯。 除了带继电器的 3线、4 到 20 毫安模拟输出之外，它还提供 Modbus 和 Fieldbus 协议，可兼容大多数控制系统。
Dräger Polytron ® 5310/8310 IR | 05
Dräger Polytron ® 5310/8310 IR
类型 防爆/阻燃封闭式变送器（“d”版本）或与增安型结合使用（“d/e”版本）
气体 易燃气体与蒸气
测量范围 0 至 100 %LEL
显示屏 背光图形 LCD； 3 种状态 LED（绿/黄/红）
正常运行 4 至 20mA
维护 恒定电流 3.4mA 或 4mA
±1mA 1Hz 调制；（可调整）
信号输出（模拟）故障 < 1.2mA
信号输出（数字） HART ® 、PROFIBUS ® PA、FOUNDATION fieldbus ™ H1 及
Modbus RTU
电源 10 至 30V 直流，3 线不包含继电器，非远程 145mA，24V 耗电量包含继电器，远程 185mA，24V
电气参数
继电器技术参数（选件） 2 个报警继电器及 1 个故障继电器，单刀双掷，230V 交流电
压时触点容量为 5A，30V 直流电压时触点容量为 5A， 由电阻决定
温度 -40 至 65°C（-40 至 149°F），无继电器
-40 至 65°C（-40 至 149°F），带继电器
压力 20.7 至 38.4 英寸汞柱（700 至 1,300 毫巴）
环境条件
湿 度 0 至 100% 相对湿度，无凝结
变送器外壳 具有环氧涂层、不含铜的铝制或 SS316L 不锈钢制外壳
传感器外壳 SS316L 不锈钢
外壳防护类别 NEMA 4X & 7，IP65/66/67
电缆接口 3/4 英寸 NPT 螺纹孔或 M20 电缆压盖
无安装基座 11.0 英寸 x 5.9 英寸 x 5.1 英
寸（280 × 150 × 130 毫米）
尺寸（高 x 宽 x 深），约
带安装基座 11.0 英寸 x 7.1 英寸 x 7.5 英
寸（280 x 180 x 190 毫米）
无安装基座，铝制 4.9 磅（2.2 千克）
无安装基座，SS316L 不锈钢 8.8 磅（4.0 千克）
带安装基座，铝制 7.7 磅（3.5 千克）
外壳
重量约
带安装基座，SS316L 不锈钢 11.0 磅（5.4 千克）
认证*
UL 类别 I，1 类，A 组、B 组、C 组、D
组；
类别 II，1 类，E 组、F 组、G 组；
类别 I，1 区，IIC 组；
T-Code T6/T4
CSA 类别 I，1 类，A 组、B 组、C 组、D
组；
类别 I，1 区，IIC 组；
T-Code T6/T4
CSA C22.2 152 号
4 至 20mA HART ® Ex db IIC T6/T4 Gb，-40 ≤
Ta ≤ +40/+65°C； “d”版本
Ex db e IIC T6/T4 Gb，-40 ≤
Ta ≤ +40/+65°C； “e”版本；
Ex tb IIIC T135°C Db
IECEx
PROFIBUS ® & FF Ex db ia IIC T6/T4 Gb，-40 ≤
